CMS F16: tutto quello che devi conoscere

Da amministratore del gruppo facebook CMS F16 Italia ho avuto l’idea di realizzare un Wiki su questa fantastica Ebike a basso costo cinese. L’idea è quella di riassumere, nel modo più dettagliato possibile, tutte le caratteristiche della piccola di casa CMS cercando di rispondere ai vari quesiti che durante l’utilizzo possono nascere.

Ovviamente utilizzate pure i commenti per richiedere o aggiungere argomenti sfuggiti ad una prima stesura.

Contents

Caratteristiche

Manuale computerino/display multi funzione

Manuale Originale CMS

Grazie ad Aurelio Mazzini potete scaricare anche il manuale originale!

Gomme

Le gomme normalmente vengono inviate girate al contrario rispetto al senso di marcia (indicato da una freccia direttamente stampata sulla gomma). Si consiglia di girarle, ma, il sottoscritto, ha percorso 2000KM al contrario senza notare problematiche di ogni sorta.
Si possono gonfiare tra 2.4 e 3.1 bar 35-45 psi come da dicitura sulla ruota.
Il cambio della ruota anteriore è relativamente semplice (basta smontare i 2 bulloni che tengono il perno centrale), mentre il cambio di quella posteriore risulta complesso per via dei collegamenti al motore che arrivano alla centralina posta a metà del telaio.
In generale, consiglio di applicare una patch senza smontare completamente la ruota posteriore in caso di bucatura.

Ho compiuto un test sul discorso pressione gomme:
2.4 bar: https://www.strava.com/activities/2740983820
3.1 bar: https://www.strava.com/activities/2743711458

La sostanza è con le gomme gonfie si guadagna circa un 2% sulle performance complessive a discapito di maggiori vibrazioni sopratutto sull’anteriore.

Batteria

La batteria della versione normale è composta da 30x 18650 cinesi da 2.5 Ah 3.6 V: tre serie da 10 2,5 ah in parallelo, x 3 file anche se sono messe da 6 con un totale di 2.5×3 =7,5 Ah e 3,6 x10 = 36 V
Il link al datasheet delle batterie originali lo potete trovare qui sotto (grazie John Pelle).

Canotto

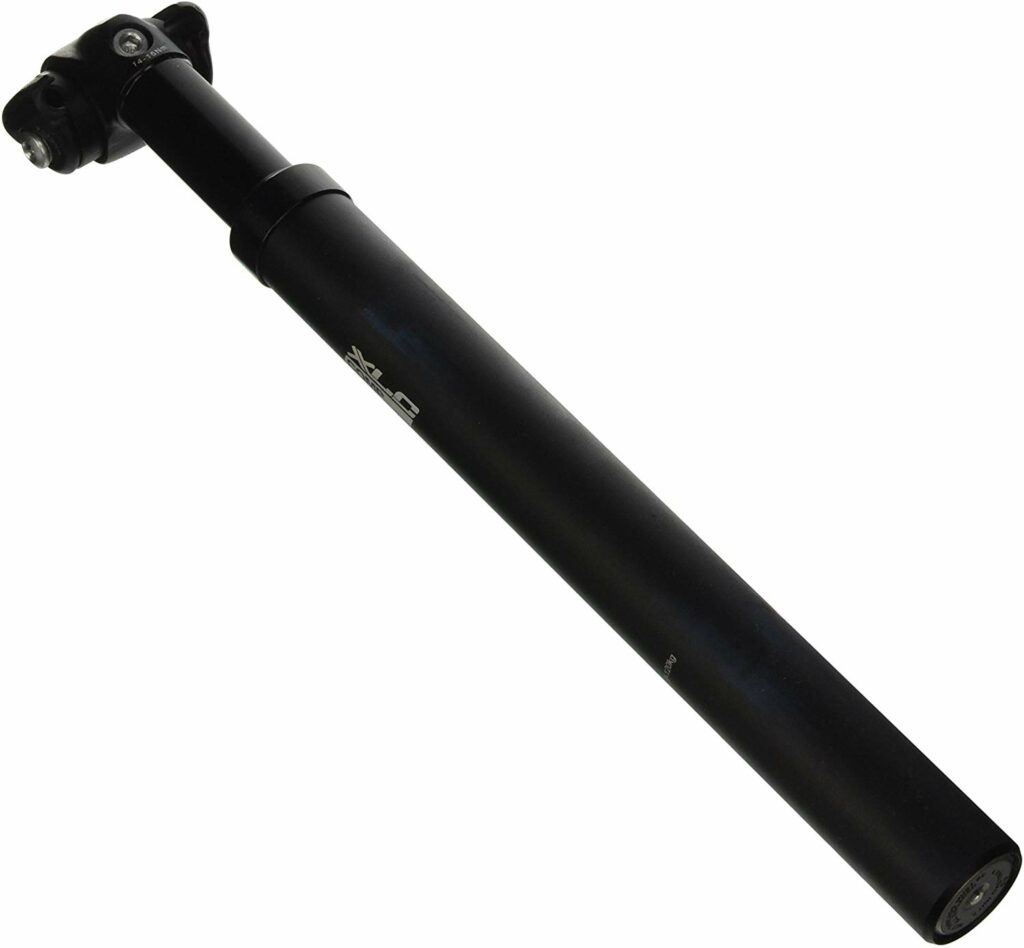

Il canotto, per chi pensa ad un reggisella ammortizzato, è 33,9 m. La lunghezza è 55 cm.
Qui potete trovare un esempio di reggisella con adattatore.

Trasmissione

I pignoni sono da 14/16/18/21/24/28 e la corona è da 52.

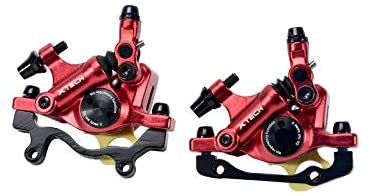

Pastiglie Freno

Per chi sta cercando ricambi per le proprie pastiglie freno ecco qui un’alternativa organica su amazon. Dovrebbero essere pure migliori di quelle standard.
I vostri freni fischiano? Provate ad usare questo!

Dischi Freno

Il nostro amico Sergio ci segnala che i dischi freno sono da 160mm, 6 fori. Possono essere sostituiti con modello flottante, che riduce fischi ed effetto singhiozzo della frenata:

Controller

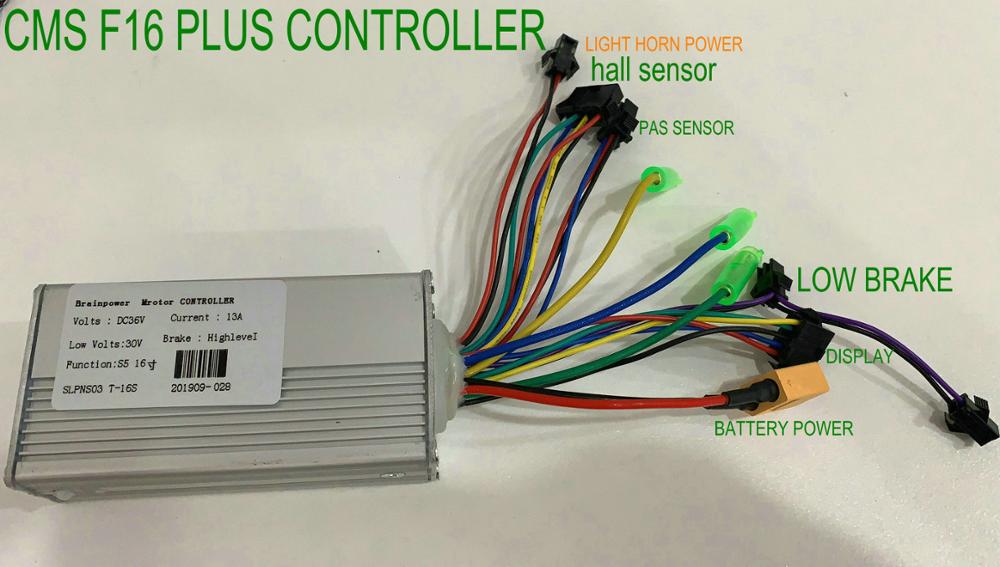

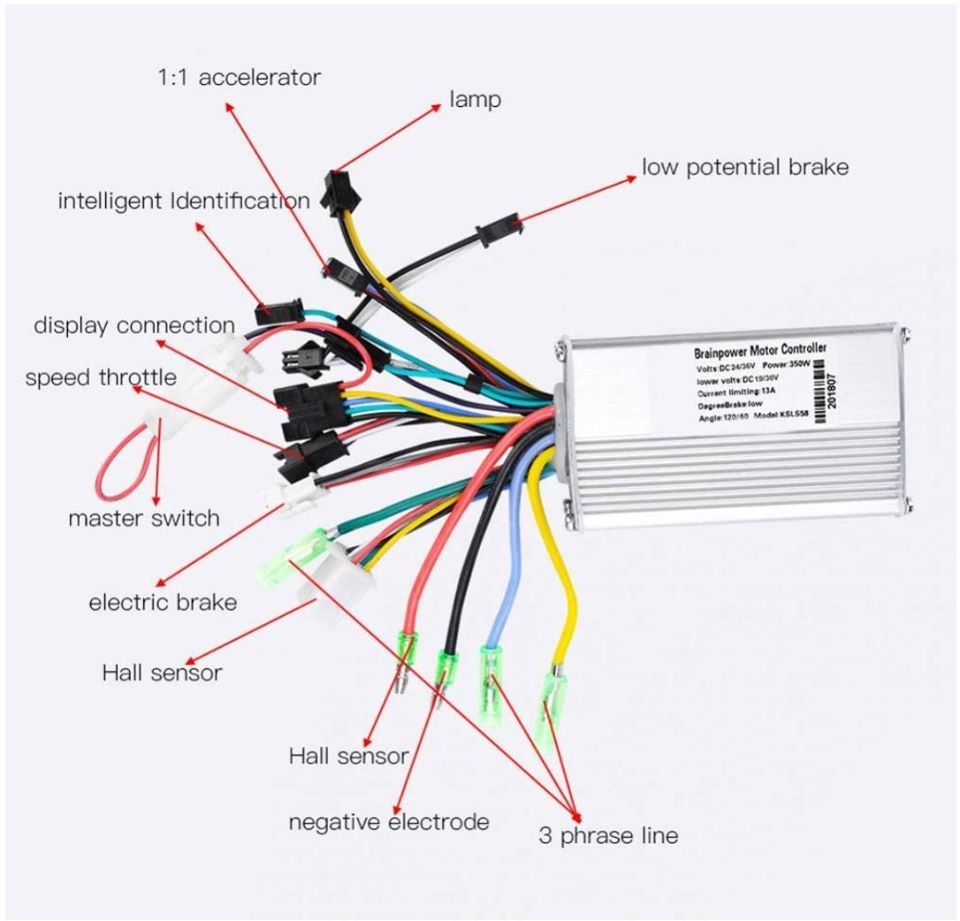

Schema collegamenti controller

Nel caso in cui il vostro controller sia limitato o abbia problemi potete acquistarne uno nuovo da qui.

Alimentatore/Caricatore

Vi si è rotto l’alimentatore o semplicemente ne vorreste uno in più? Eccolo qui!

Barra di sostegno per batteria versione plus

Nel caso vi sia arrivata la barra di sostegno della batteria “plus” rotta, qui potete trovare un ricambio.

Canotto del Manubrio

Vi si è rotto il canotto del manubrio o sta per rompersi? Ecco qui un rimpiazzo! E’ già stato testato sul gruppo facebook.

Pedivella

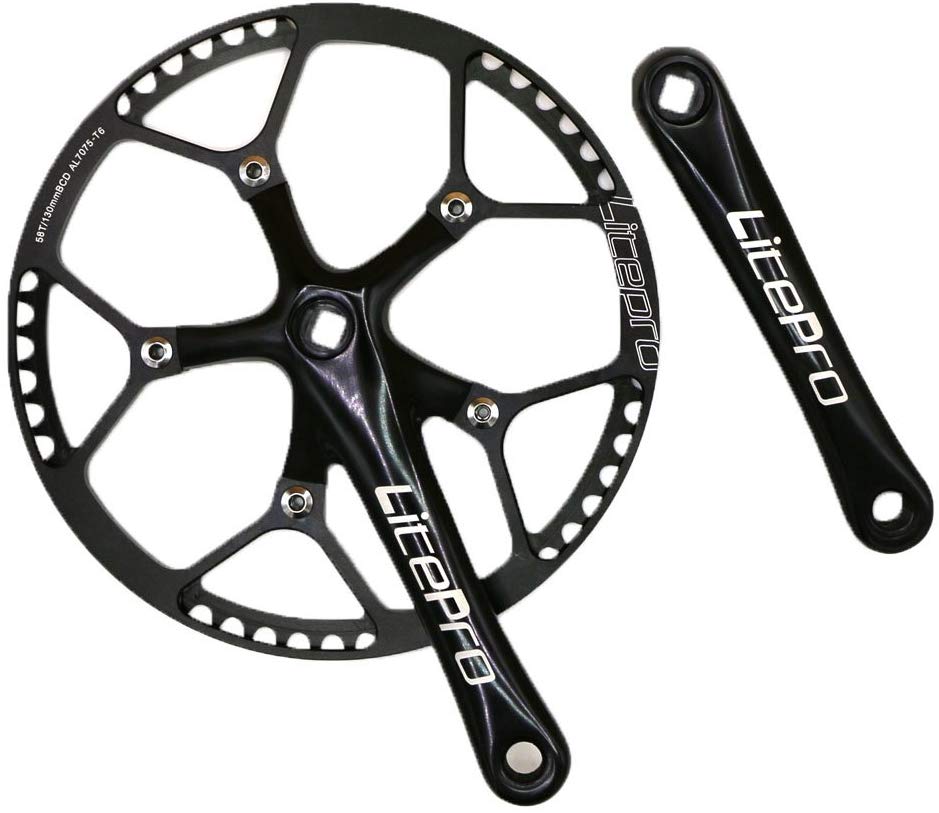

Il buon Marco Mura, del gruppo facebook, ci segnala questo ottimo estrattore per la pedivella. Spero che non vi debba servire 🙂

Scatola di protezione controller

Grazie a Roberto Pavanello potete acquistare anche la scatola di protezione del controller in caso vi si rompa nell’apertura.

Pedali

E’ capitato a tanto di rompere i pedali standard, qui potete trovare da decathlon dei pedali sostitutivi leggermente migliori di quelli nativi.

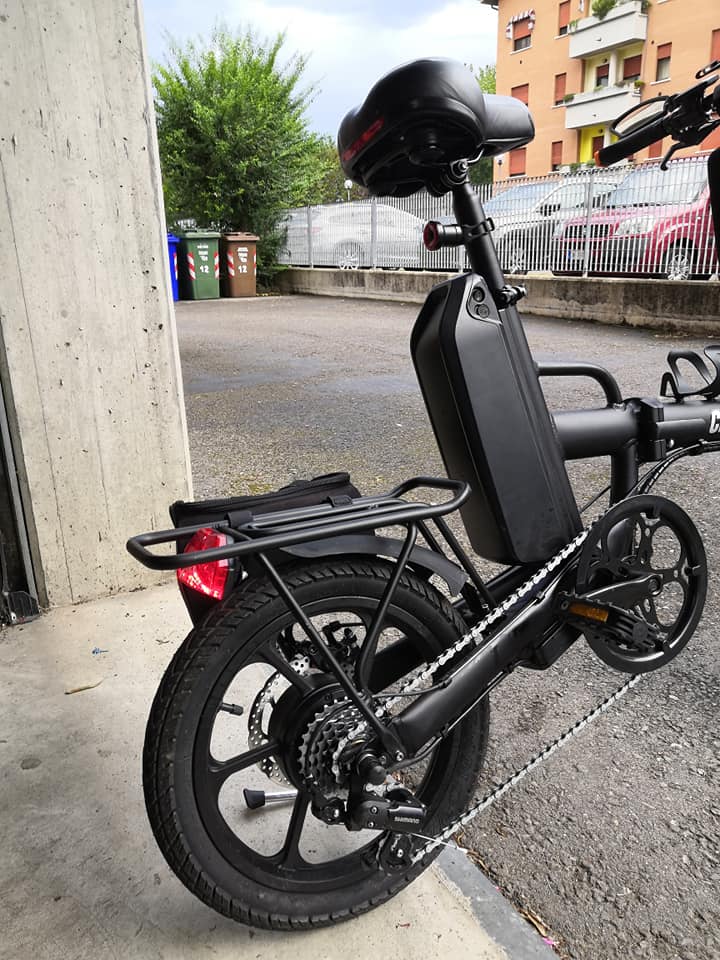

Portapacchi

Potete trovare il portapacchi qui. Questo portapacchi è stato pensato per la plus. In caso abbiate la versione standard, potete, come ho fatto io, tagliare la parte a contatto con la batteria per farlo entrare comodamente. Questa una foto dell’installazione sulla standard.

Stesso parafango sulla versione plus

Parafanghi

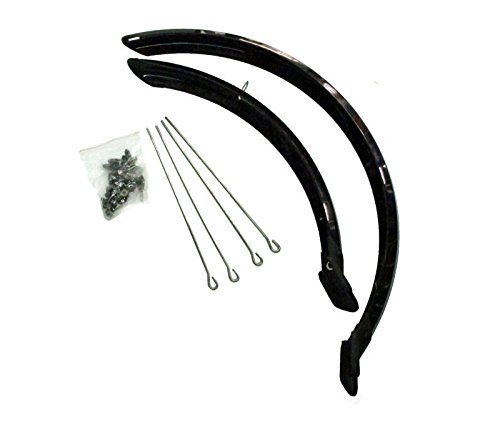

In caso vi si rompano (cosa molto probabile) i parafanghi della vostra CMS, vi lascio un paio di link a pezzi di ricambio:
https://www.amazon.com/d/Bike-Fenders/Deform-Resistant-Bicycle-Mudguard-Folding/B07FNN1DS2?th=1&psc=1&fbclid=IwAR1eT0aP0XhTNA9pUq8JBOAmf_p2J_31603MS_U-uJgjTQs47VXqRLhfUBM

O quelli consigliati da John Pelle https://s.click.aliexpress.com/e/hCDCADKx?fbclid=IwAR3LtuW9El3jn_6l-AAYhxKSXFo09rwApVNykuLlAZzYOpmLWryAg_p6P7k

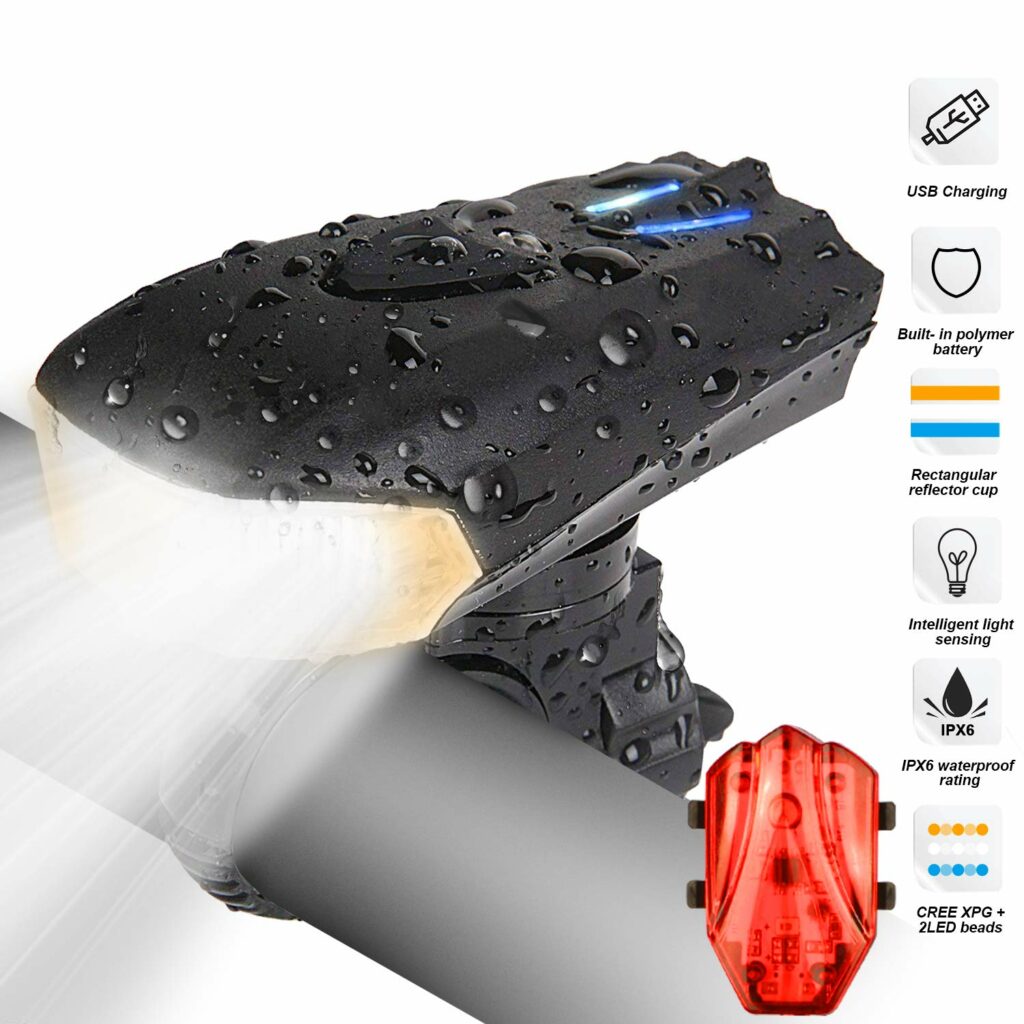

Faro anteriore

Oltre al faro anteriore, che come già detto altre volte serve solo a farsi vedere non ad illuminare, potete acquistare questo già provato sul nostro gruppo facebook da altri utenti. Risultato assicurato.

La pioggia. Maledetta Pioggia

Purtroppo la pioggia non è amica della CMS F16 come ho già detto anche nei miei video. Per proteggere me e la mia CMS sto utilizzando questo (sia sopra di me durante la marcia, che sopra la bici quando è ferma in parcheggio) oltre a qualche piccolo altro accorgimento come: sacchetti di plastica sul computerino e sacco di plastica sulla centralina.

Certificato CMS F16

F.A.Q.

Oddio, ora devo caricare la batteria, quando lo devo fare? Aspetto che arrivi allo 0%?

No, assolutamente no! In tantissimi mi chiedete in privato quando e come caricare la batteria. La regola è una sola: QUANDO VOLETE!
Sulle batterie se ne sentono di ogni colore: chi dice di caricarle dal 20% e fino al 100%, altri che dicono di scaricarle sempre completamente.
Fidatevi di me, dopo 3800km (ad oggi 21/09/2019), vi posso dire che potete tranquillamente ricaricarla quando volete e per quanto volete. Io, personalmente la carico quasi sempre al 60% e fino al 100% (certe volte la tengo pure tutta notte sotto carica, semplicemente perchè mi dimentico di scollegarla).

Quindi la regola è meno paranoie e più pedalate!

Che differenze ci sono dalla versione standard alla versione plus?

Ad oggi (9/2019 n.d.r.) abbiamo 2 versioni della CMS: la versione standard con 1 o 2 batterie, e la versione plus. Che differenze ci sono tra le 2? Le riassumo in questa tabella:

StandardPlus
Batteria36V 7.8Ah36V 13Ah
Range30Km50Km
Peso19Kg20Kg
NoteVersione più leggera e adatta a spostamenti brevi per casa-lavoro.
Peso del conducente non superiore ai 90Kg.
Attenzione alle tratte con molte salite.
Versione adatta a tratte con salite più impegnative.
Per chi vuole effettuare giri domenicali di media durata.

Pedalo ma la bici attiva il motore a tratti, cosa posso fare?

Normalmente questo problema è legato al disco dei magnetini del PAS non completamente stabile. Assicurarlo con un po’ di colla al perno dei pedali per far si che il movimento del perno sia 1:1 con quello dei magnetini

Ho acceso la bici per la prima volta, ma l’assistenza e l’acceleratore non vanno. Che posso fare?

Per prima cosa, dopo aver acceso il display, premete il tasto freccia su fino a far comparire sul display il numero 5 (o 3 nel caso di impostazione particolare). In questo modo abiliterete l’assistenza fino a 30km/h.

Ho ordinato la bici ma non ho un numero di tracking o quello che ho non riporta informazioni utili, che posso fare?

Come già detto tante volte sul gruppo facebook, è necessario pazientare almeno 2 mesi prima di iniziare a pensare al tracking. In ogni caso quello che potete fare è stressare banggood o il negozio da cui l’avete comprata per fornirvi un tracking il più presto possibile. Sappiate comunque che non avete comprato una ebike da amazon, quindi il tracking non sarà accurato fino a che la bici non sarà transitata dalla dogana Europea.

Ho aperto la centralina ed il cavo verde è scollegato, dove lo devo attaccare?

Il cavo verde è quello del clacson che normalmente è disabilitato, guarda qui sotto per trovare una schema di collegamento.

Come posso collegare/attivare il clacson presente nella luce della mia CMS F16?

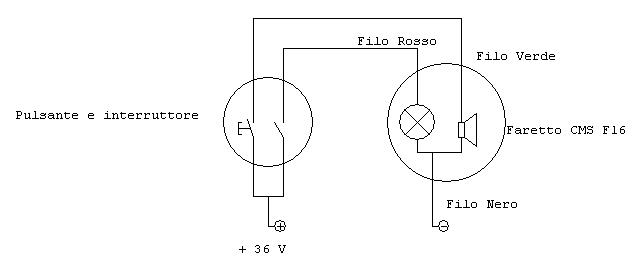

Grazie a Emanuele Zamblera che ha postato questo bozza di circuito è possibile collegare clacson e luce in modo indipendente acquistato una roba del genere o questo che ha un filo più lungo.

Ho cambiato i parametri ma ora ho problemi, quali sono i parametri di default?

Eccoli!

Numero ParametroValore di defaultDescrizione
P012Luminosità Display (da 1 a 3)
P020Unità 0=km 1=miglia
P0336Voltaggio Batteria (24-36-48)
P040Autospegnimento in minuti
P055Numero di livelli di assistenza da 3 a 5
P0616Diametro della ruota in pollici
P071Numero dei magneti velocità
P08100Massima velocità assistenza (Km/h)
P090Modalità dell’acceleratore 0=abilitato da fermo, 1=solo in movimento
P1020=Solo assistenza senza acceleratore 1=Solo acceleratore 2=modalità ibrida. NON FUNZIONANTE
P111Tempo di ritardo dell’assistenza in secondi
P123Intensità assistenza iniziale
P135Numero magneti presenti nel PAS
P1412Limite corrente massima in Ampere
P1529Voltaggio batteria scarica
P161Attivazione modalità passeggio 6kmh (0=spento 1=acceso)
P17Reset odometro (pressione tasto + per 5 secondi)

Se la bici mi è arrivata danneggiata come si comporterà il venditore?

La prima regola è acquistare con Paypal. Non fate nessun ordine dalla Cina senza utilizzare Paypal: questo intermediario è l’unica ancora di salvezza in caso qualcosa vada storto. Invece è tutto sommato inutile l’assicurazione proposta da siti come Banggood in quanto già Paypal stessa offre un servizio di assicurazione incluso.
Detto questo, ammettiamo che sia arrivato il pacco ma la bici abbia subito danni durante il trasporto, che fare?
1) Se il pacco presenta danni all’atto della consegna del corriere fatti firma con riserva (il corriere si opporrà ma voi pressate fino a che non cederà);
2) Fai foto e video sia dell’imballaggio (quindi fai sempre e comunque una foto del pacco appena ti arriva) e delle problematiche rilevate (sul gruppo facebook troverete, per esempio, molti video di cerchioni arrivati storti)
3) Invia mail a Banggood o dal sito dal quale hai acquistato, in inglese, dove spieghi e mostri il problema in modo più accurato possibile. Ricorda: tra noi e la Cina, oltre ad esserci migliaia di chilometri, vi è anche una grande differenza sociale; per questo motivo, quando descrivi il problema, cerca di descriverlo come se lo facessi ad un bambino, non dare nulla per scontato.
4) Da qui inizierà un botta e risposta con il venditore che cercherà da prima di capire la problematica facendovi domande, poi successivamente vi chiederà di portare la bicicletta da un vostro meccanico di fiducia per un preventivo della riparazione (si offriranno di pagarvi tutto o in parte la riparazione), e se terrete duro, e io ve lo consiglio, arriveranno ad offrirvi o una somma generica per il danno, o, come ultima possibilità, vi spediranno un nuovo pezzo gratuitamente (come è stato per me per il cerchio anteriore.

Questo processo potrebbe anche durare settimane, se non mesi, quindi non vi scoraggiate. Quello che vi posso dire è che se messi all’angolo, Banggood non ha mai fatto troppe storie per risolvere la problematica. Ricordate inoltre, che avete sempre dalla vostra parte anche Paypal, con il quale avete 6 mesi di tempo per aprire una pratica e farvi rimborsare.

Tenete comunque sempre a mente, che con queste biciclette, è necessaria sempre e comunque una buona dose di “fai da te” per risolvere i piccoli problemi che via via si presenteranno. Se non siete disposti ad accollarveli, è preferibile acquistare una bicicletta da un venditore italiano in grado di offrirvi assistenza diretta.

Dove posso trovare i pezzi di ricambio?

I pezzi di ricambio si trovano un po’ ovunque per la rete: sia da amazon che da aliexpress e banggood. La bicicletta monta per lo più elementi standard, ma per cose un po’ più “speciali”, il nostro mitico John Pelle ha trovato questo venditore da aliexpress che ha qualsiasi pezzo di ricambio della nostra CMS F16. In caso non troviate sul suo store qualche pezzo, è sufficiente inviargli una mail con la vostra richiesta (o in ogni caso chiedete sul gruppo).

Qual è il peso limite che supporta questa bicicletta?

Da specifiche tecniche, la bicicletta supporta 110kg. Abbiamo casi sul gruppo di utilizzo della bici con persone di 100kg e più però, dalla mia esperienza, se vi avvicinate a questo valore penserei di acquistare una bici “seria” non tanto per via della parte elettronica, ma per quella meccanica: l’assenza di ammortizzatori vi faranno tirare tonnellate di bestemmie ad ogni buca e odiereste ogni singolo chilometro passato sulla CMS. Quindi io userei questa regola: <= 95kg acquistatela pure senza grossi problemi, >= 95 kg pensateci almeno due volte.

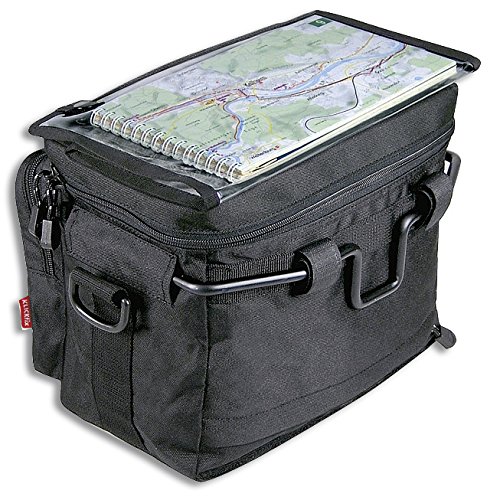

Come espandere il volume di carico della CMS F16?

Io ho acquistato questa borsa che mi permette, tra l’altro, di conservare la batteria quando sono in ufficio. L’ho montata sul manubrio e mi sento di consigliarvela a tutti quelli che usano la bici come commuters ma perchè no, anche in vacanza!

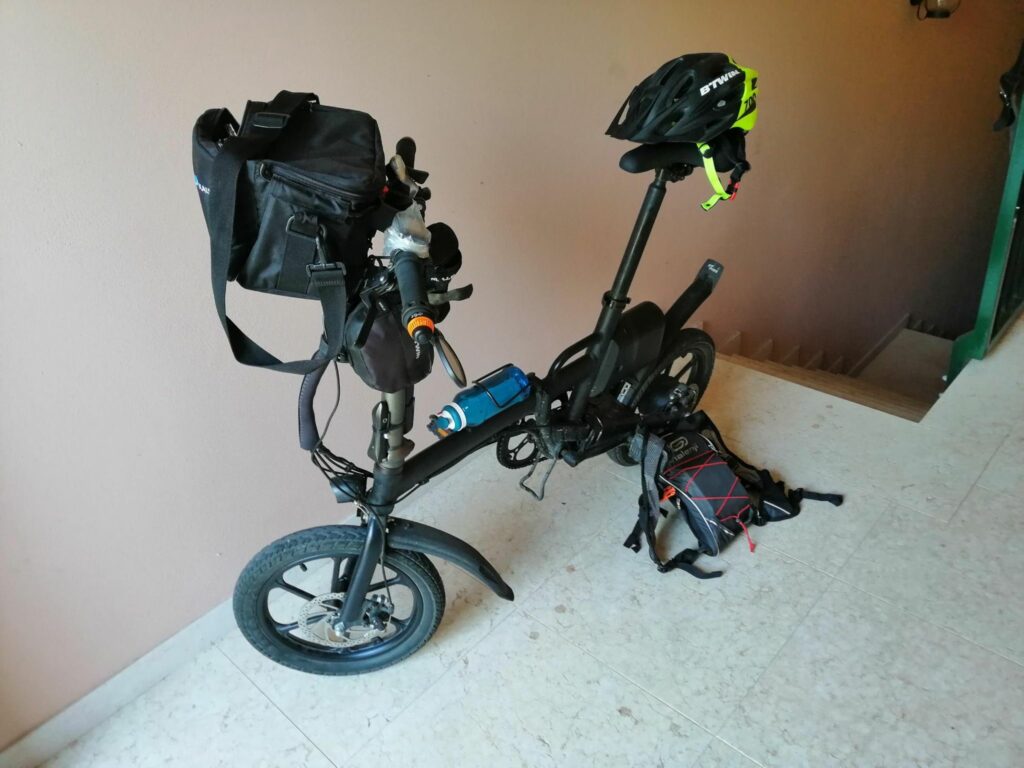

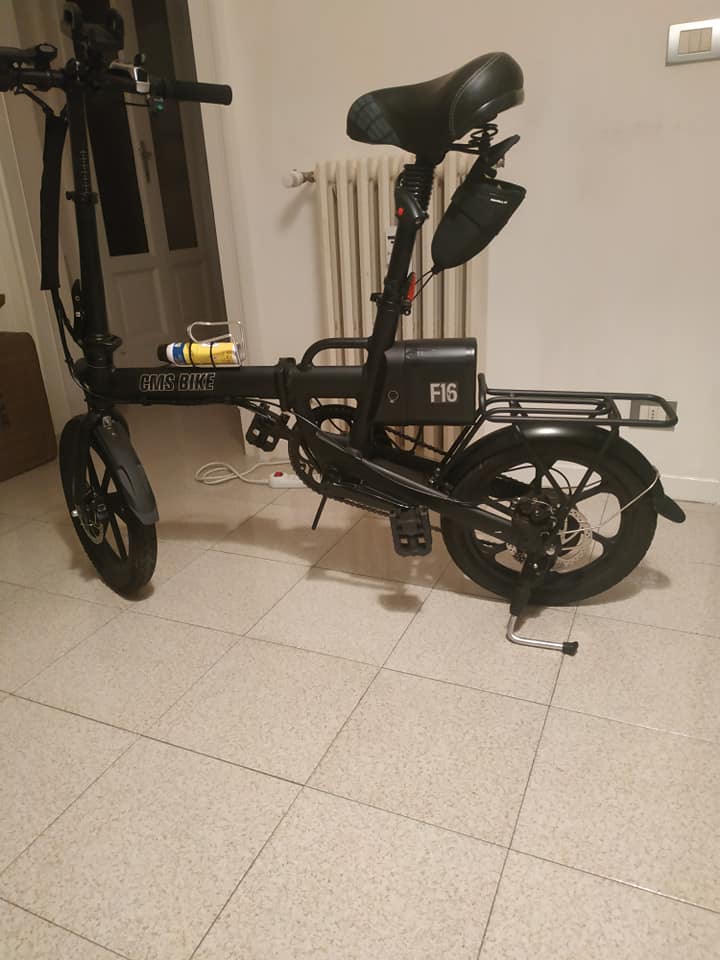

La “mantide” pronta per i suoi 50km domenicali!

Come posso rendermi più visibile e sicuro?

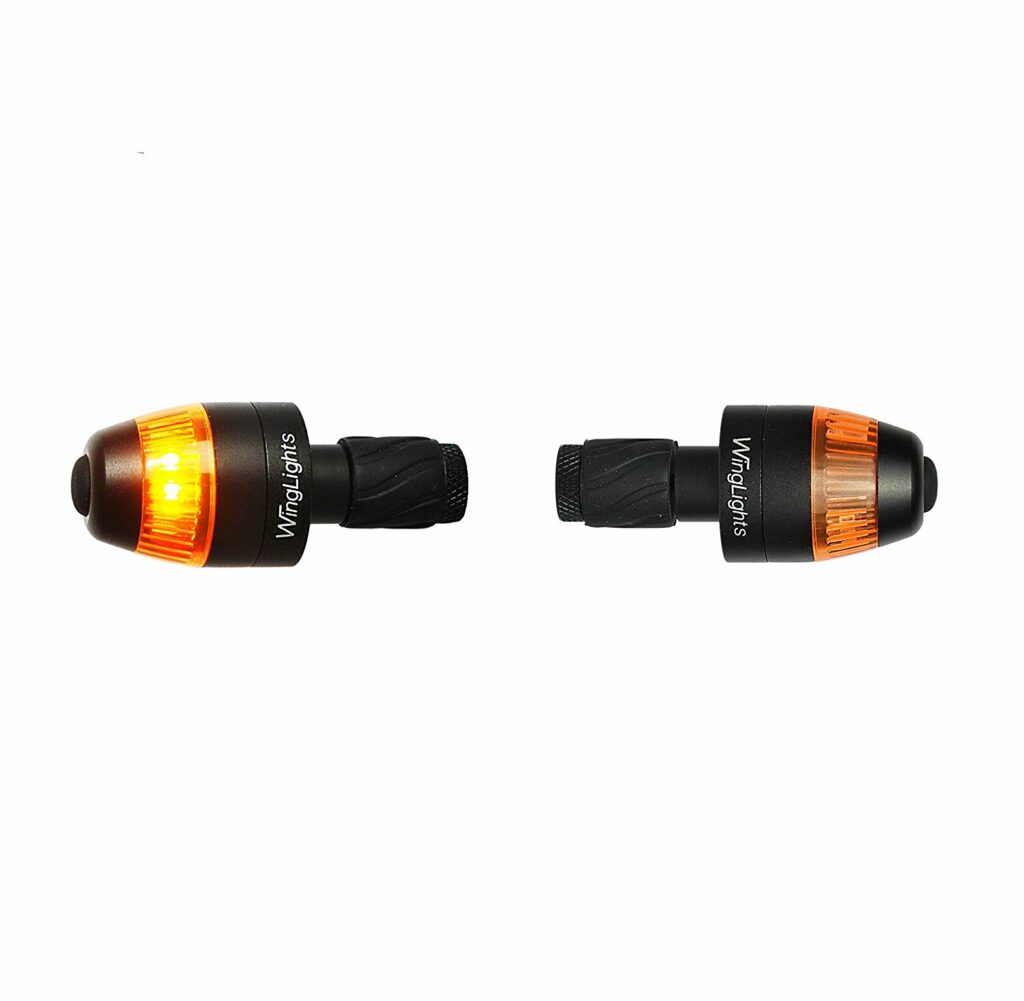

Io ho acquistato questo paio di frecce. D’estate con la luce ai massimi sono poco utili, ma sicuramente d’autunno e inverno potranno fare la loro differenza.

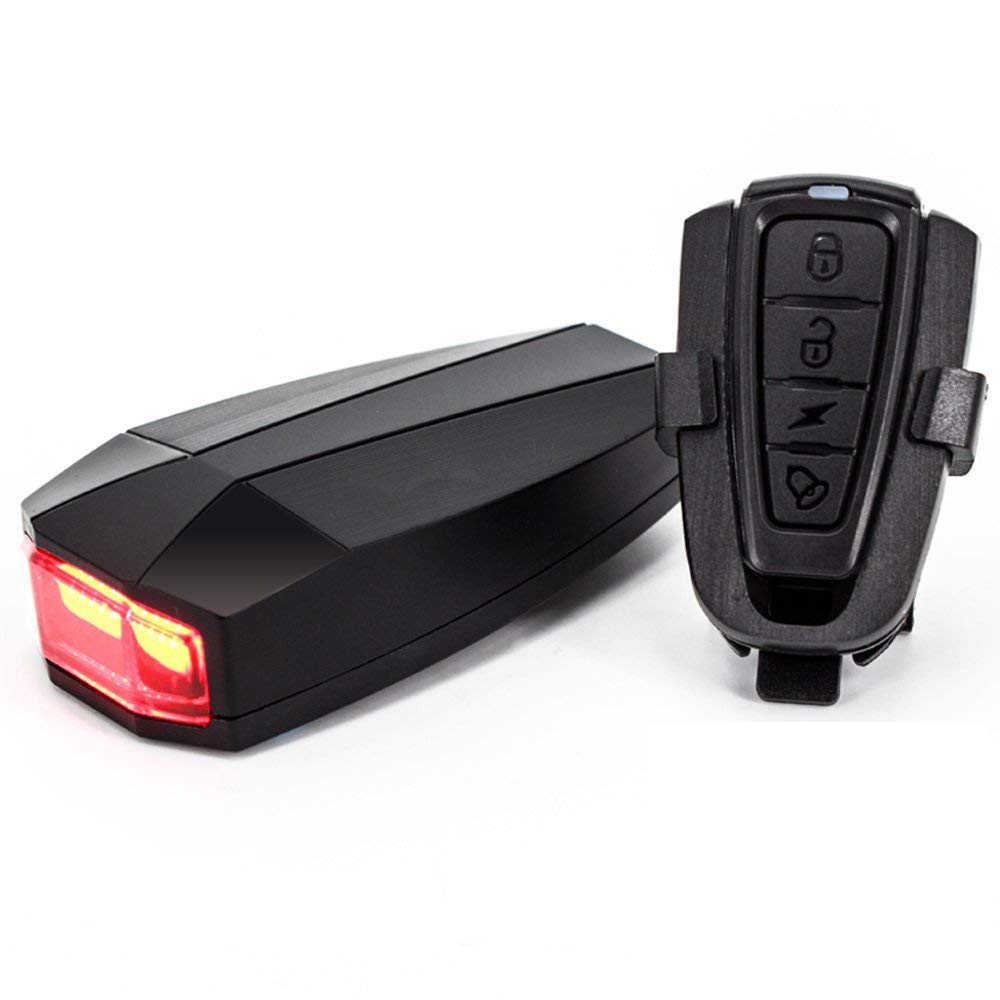

Quale antifurto mi consiglieresti?

Senza dubbio questo. Io lo uso sia come clacson, che come luce posteriore che come antifurto. Credo che per il costo sia un best buy!

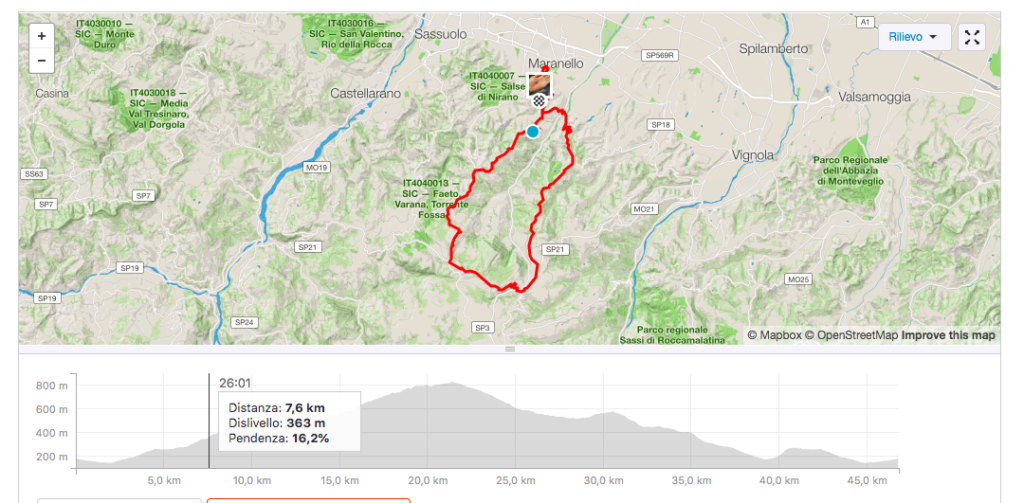

Ma la bicicletta è affidabile? Posso farci delle salite?

Non voglio spendere tante parole in questo tema ma voglio far parlare i dati. Guardate questo mio tragitto fatto con la bici dopo più di 3100km. 1000m di dislivello positivo fatto con una sola batteria da 7.8Ah (quella standard). Credo che per 500€ di bici sia impossibile volere di più.

Cosa mi consigli per trasportare/riparare la bici?

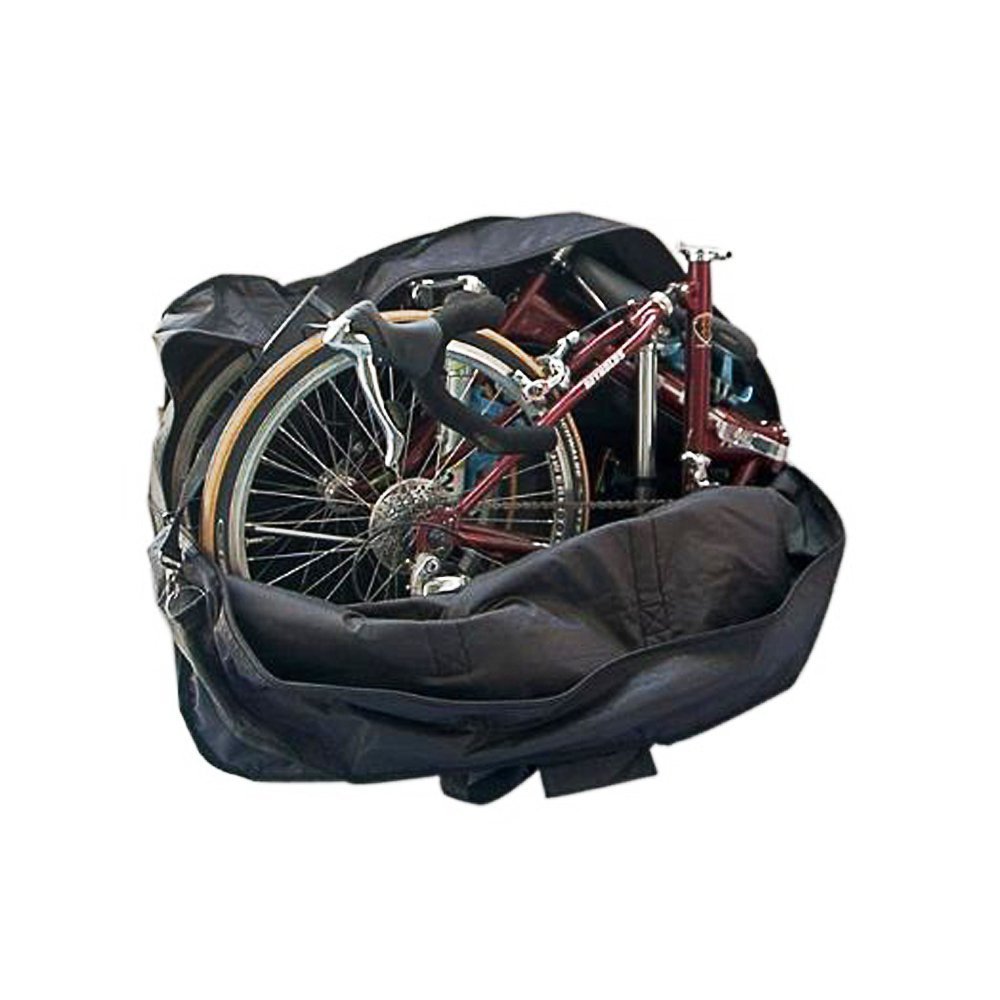

Roberto Pavanello, di facebook, che ringrazio, consiglia questa borsa.

Conviene rispetto la Fido D2?

Questa è un’altra di quelle domande super ripetute sul gruppo Facebook. In breve, quello che vi posso dire è ASSOLUTAMENTE SI! La Fido D2 non può permettersi di baciare neanche le scarpe alla CMS F16. In particolare, la Fido ha l’assistenza che arriva al massimo fino a 15 KM/h senza contare la qualità costruttiva nettamente a favore della CMS F16. Se avete altri dubbi, chiedete pure.

Questa bici è legale in Italia?

No, questa bici non è assolutamente legale in Italia. L’unico modo per renderla tale è quello di rimuovere fisicamente l’acceleratore. Qui potete trovare una guida scritta dai nostri amici del gruppo facebook.

Ha senso fare un’assicurazione/in caso di incidente sono in colpa?

Se non è stato rimosso l’acceleratore, in caso di incidente saranno guai seri. L’assicurazione, in caso di rimozione dell’acceleratore, potrebbe aver senso per pararsi da eventuali danni recati a terzi (non così improbabile con un mezzo che va ai 25km/h).

La batteria della CMS F16 si carica anche via USB?

No,la porta serve per caricare altri apparecchi (esempio lo smartphone).

Posso collegare un’altra batteria in parallelo alla mia CMS F16 Standard/Plus?

La risposta è sì, e non solo teoricamente ma anche praticamente. Per questo dobbiamo ringraziare il mitico John Pelle che ha sperimentato la cosa in prima persona.
La realizzazione è molto semplice: basta acquistare dei connettori AMASS MR30 (ne servono almeno 2 coppie) e realizzare un cavo a Y. In sostanza dal cavo che arriva dalla centralina, dobbiamo realizzare una biforcazione che andrà alle 2 batterie.
ATTENZIONE: è molto importante che le batterie utilizzate siano dello stesso voltaggio e sopratutto cariche allo stesso modo! Non collegate batterie con diverso voltaggio insieme, pena la possibile distruzione/esplosione delle batterie.

Una volta fatto questo, potete accendere entrambe le batterie e procedere come sempre.
John consiglia di ricaricare le batterie scollegandole dal circuito per sicurezza.

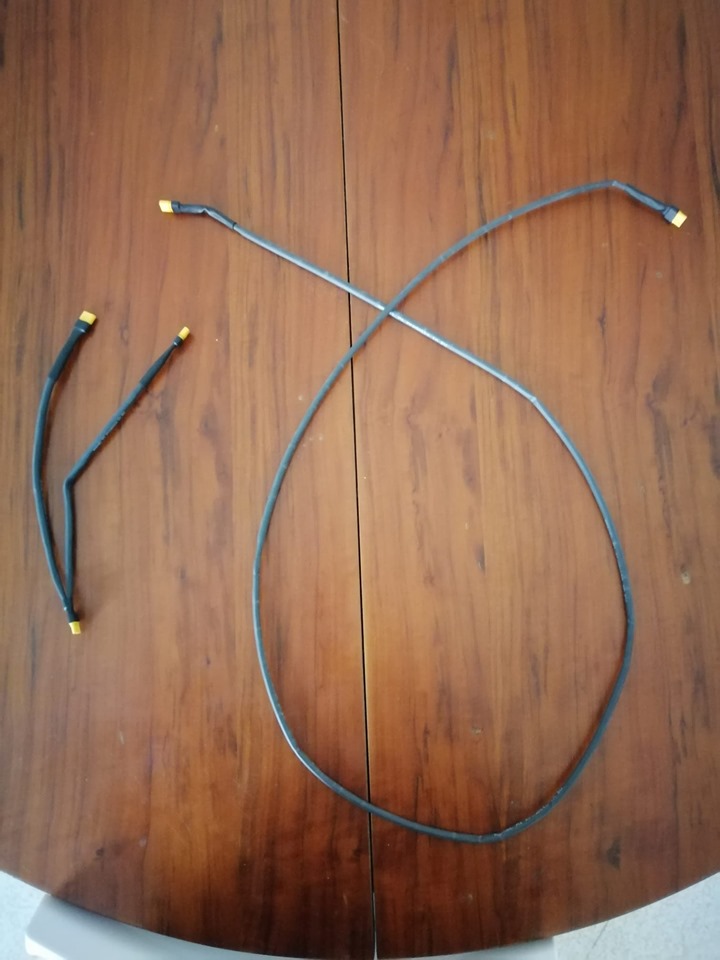

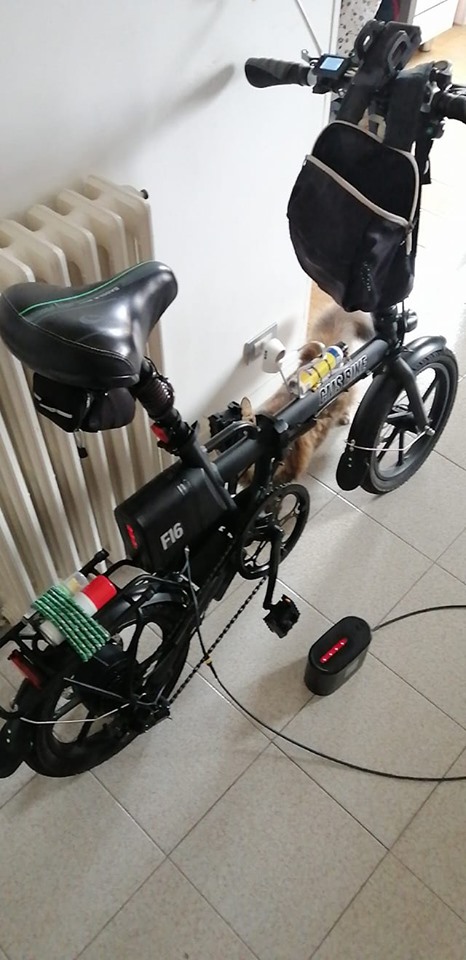

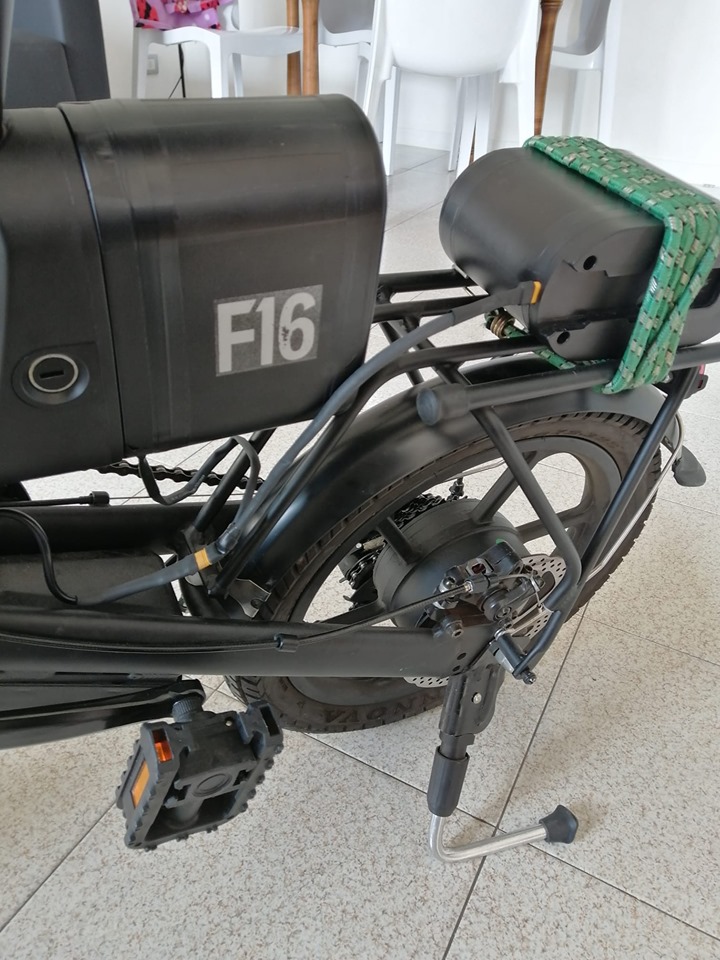

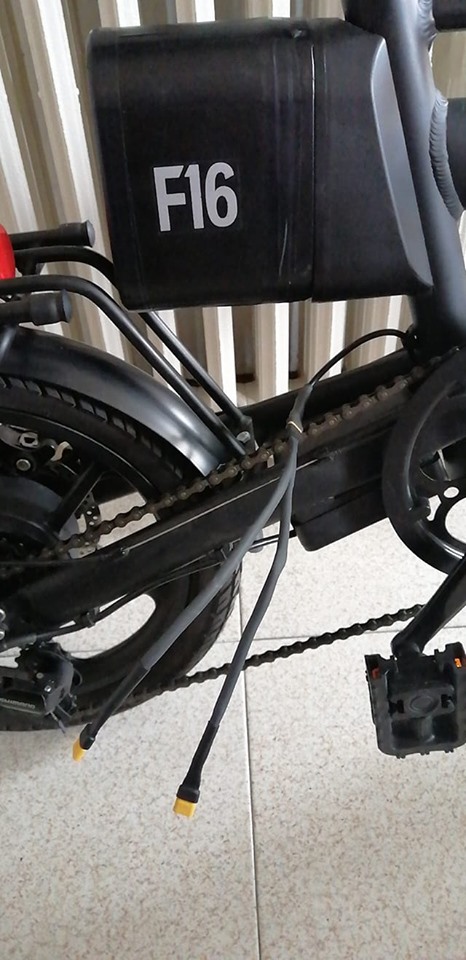

Ecco un po’ di foto:

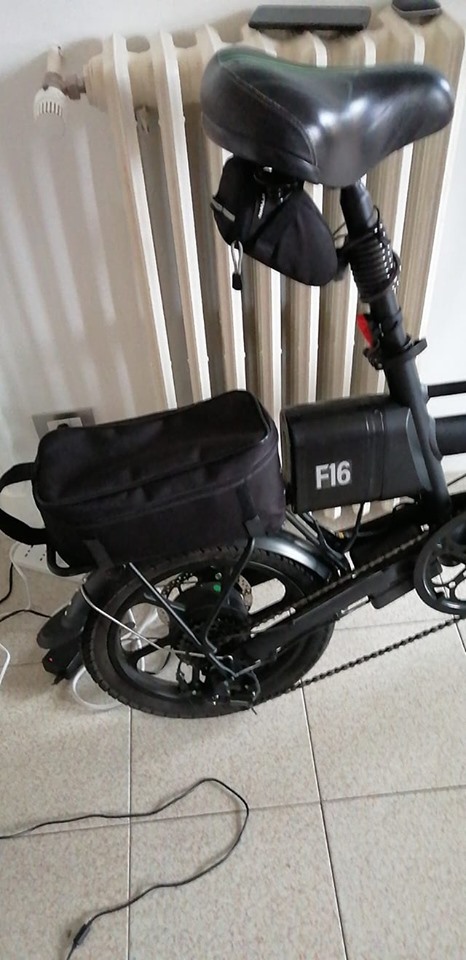

John inoltre suggerisce di usare questa borsa per inserire la seconda batteria standard.

Il disco del freno tocca, che posso fare?

Il manubrio ha del gioco/balla, che posso fare?

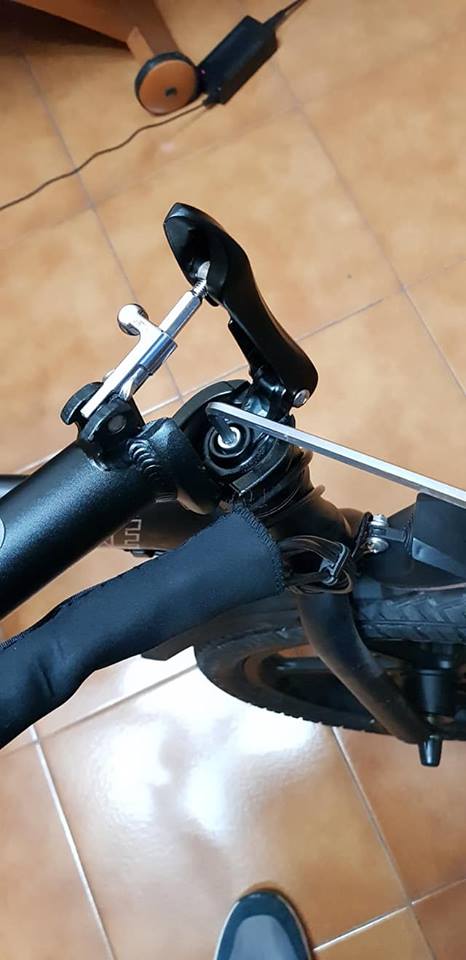

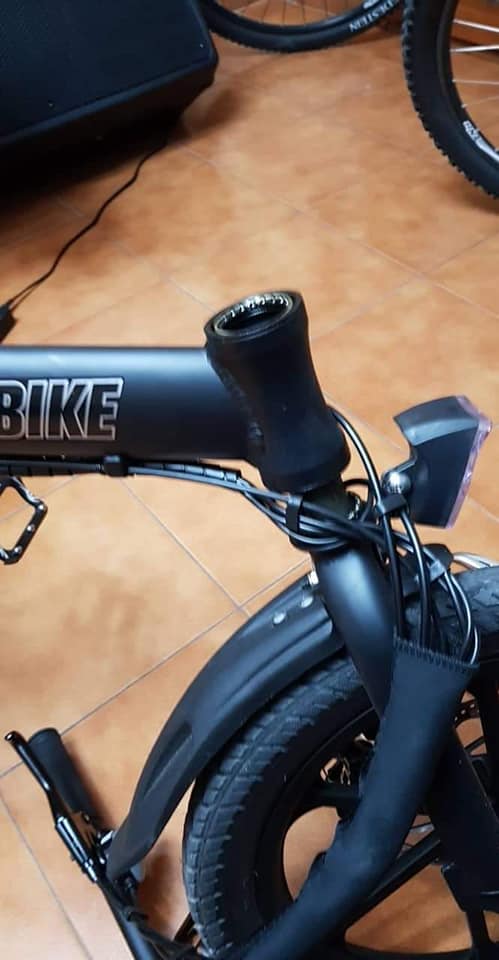

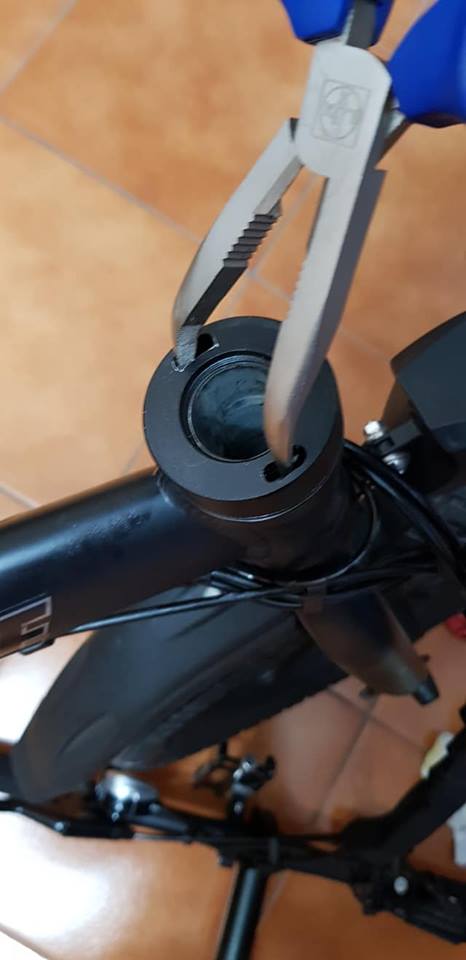

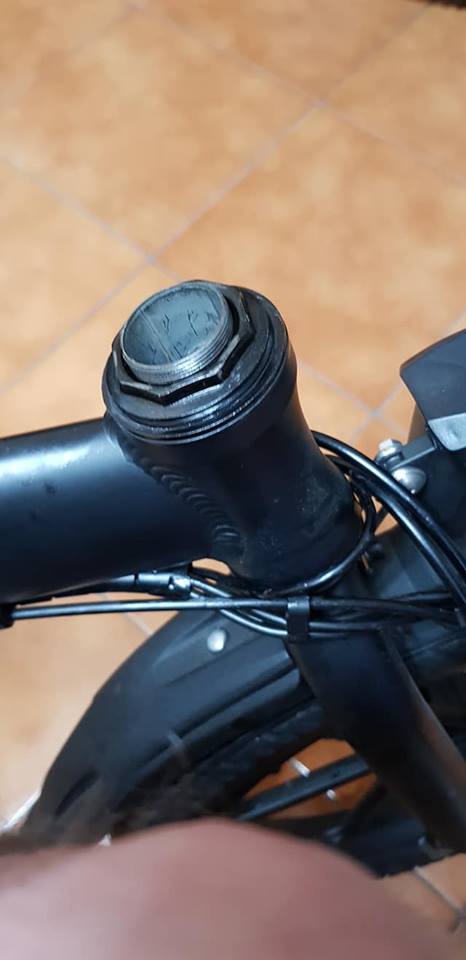

Dal nostro grande Bruno: Per chi deve stringere il canotto della forcella o ingrassare i cuscinetti nel bicchiere e stringere i coni o addirittura invertire l’apertura per ripiegare il manubrio girando il sostegno e poi anche il manubrio sopra… allentare il bullone del serraggio a espansione con la chiave a brugola, senza svitare del tutto e sfilare il blocco superiore, poi rimuovere con le pinze o chiave specifica la ghiera blocca dadone… e/o smontare il dadone per lubrificare o serrare il dadone, tenendo conto che un po’ girerà insieme alla ghiera quando rimontate e la stringete …p.s.: aggiungete del bloccafiletto Attak o simili acquistabile online o presso un autoricambi buon divertimento.

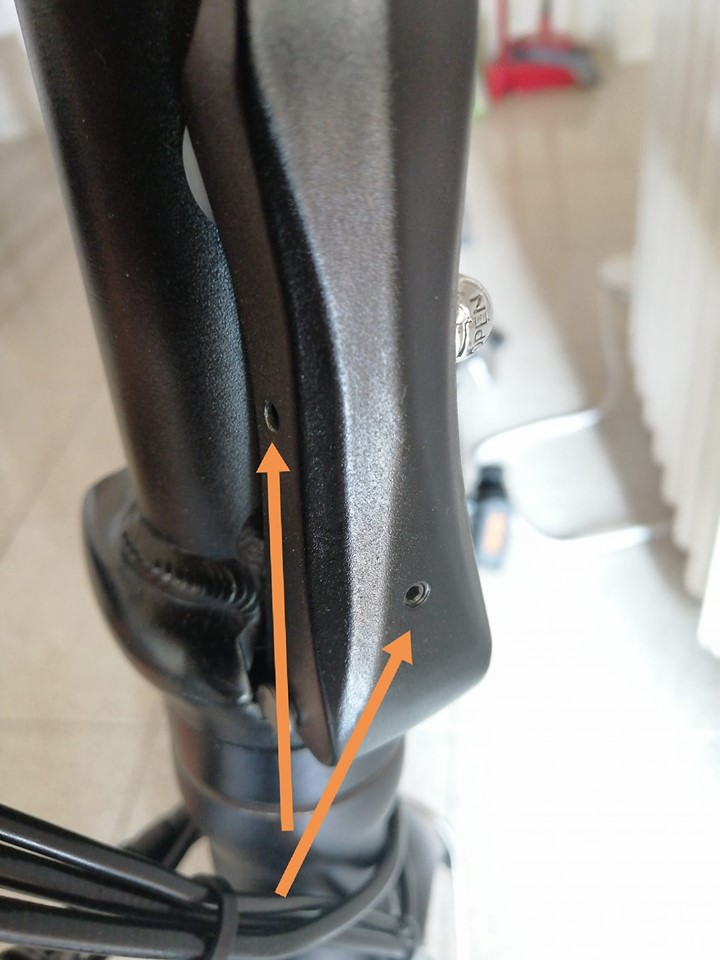

Stringete anche queste viti
e queste che non vi consentiranno più di piegare il manubrio, ma sicuramente azzererete il gioco che potrebbe avere acquisito

Video Utili

24 risposte a “CMS F16: tutto quello che devi conoscere”

  1. Salve . Arrivata oggi la mia cmos la monto ma mi dà E 10 sul display ed il motore non funziona. Potete aiutarmi a capire il problema è come risolverlo ? Grazie.

      1. Ho provato ma purtroppo mi da sempre lo stesso errore. Altra cosa che ho notato non mi accende neanche la luce anteriore. Appare il simbolo sul display ma rimane spenta

        1. Ti conviene aprire la scatola del controller e verificare lì che i morsetti siano tutti inseriti. Sei l’hai già fatto allora il controller ha problemi. Fai subito video e spediscilo a banggood per fartene spedire uno nuovo o ricevere rimborso. Fammi sapere come è andata

  2. Buongiorno, dopo 3 mesi di utilizzo improvvisamente il computerino sul manubrio non si accende più, nonostante la batteria sia completamente carica.
    Ho provato a portarla a far vedere qui a Roma ma non me l’hanno accettata in assistenza perché gli era già capitata la stessa bici, stesso problema e non sono riusciti a capire come risolvere.
    Conoscete il tipo di problema? Sapete indicarmi chi è in grado di metterci le mani qui a Roma, o comunque in Italia?
    Grazie

    1. Ciao Lorenzo, 99% è morto il display o potenzialmente la centralina. Ti consiglio di ordinare da banggood un display di ricambio. Hai preso acqua per caso?

  3. Ciao mi sapresti dire se é possibile modificare i parametri delle 5 velocità? Io ho già cambiato qualche parametro nel menù segreto però questo non sono riuscito a farlo per farti un esempio io vorrei che la velocità 1 arrivi massimo a 4km/h e non a 6 é possibile? Grazie

    1. Purtroppo a seconda delle centraline montate non tutti i parametri sono sbloccati. Sinceramente non ho mai fatto questa prova, prova a vedere sul gruppo facebook qualcuno ha mai sperimentato una cosa del genere

  4. Ciao mi è appena arrivata, la CMS f16 plus, la bici è apposto e la batteria si illumina, ma premendo il tasto di accensione il display non si accende… Sapete dirmi il motivo e cosa posso fare?

  5. Ciao, ho usato la mia bici f16 plus sotto pioggia il secondo giorno mentre la stavo usando si è spento il copiuterino di bordo e non funzionava più, la batteria è carica, mi potete aiutare?

    1. Dovevi proteggerlo con qualcosa, il computerino non è impermeabile. I miei consigli sono:
      1) lasciarlo asciugare completamente per un giorno
      2) se non hai risolto, apri il computerino e prova a vedere il danno
      3) prendi un computerino nuovo dai link sopra

  6. Ciao, un giorno ho preso un po’ di pioggia e comunque mi ha funzionato tutto il tempo, poi quando invece ho scollegato e ricollegato la batteria questa non dava più segni di vita . Ho provato a smontarla ed effettivamente all’interno risultava un po’ bagnata. É persa per sempre?

    1. Vai con il riso per asciugarla del tutto 🙂 scherzi a parte prima di ricollegarla aspetta che sia perfettamente asciutta. Ci sono anche degli spray per eliminare l’ossido.

  7. Buongiorno e… grazie davvero per l’esauriente trattazione di questa ebike.
    Avendola ricevuta solo ieri, tra le varie cose ho provato a modificare il parametro P10 (Drive Mode Setting) senza alcun successo, nel senso che, comunque io ponga qs parametro (0, 1 oppure 2) la bike funziona sempre e solo in modalità ibrida. Non vi è alcun modo per selezionare la sola modalità assistenza ed escludere l’acceleratore!
    Hai qualche “dritta” al riguardo?
    Grazie!

    1. Ciao Renato, si purtroppo molte centraline escono bloccate e non permettono l’esclusione dell’acceleratore. Purtroppo l’unica cosa che puoi fare è rimuovere fisicamente l’acceleratore smontandolo. È abbastanza semplice
